Строительство механосборочного цеха 148×20 в Оренбурге
Ключевые преимущества

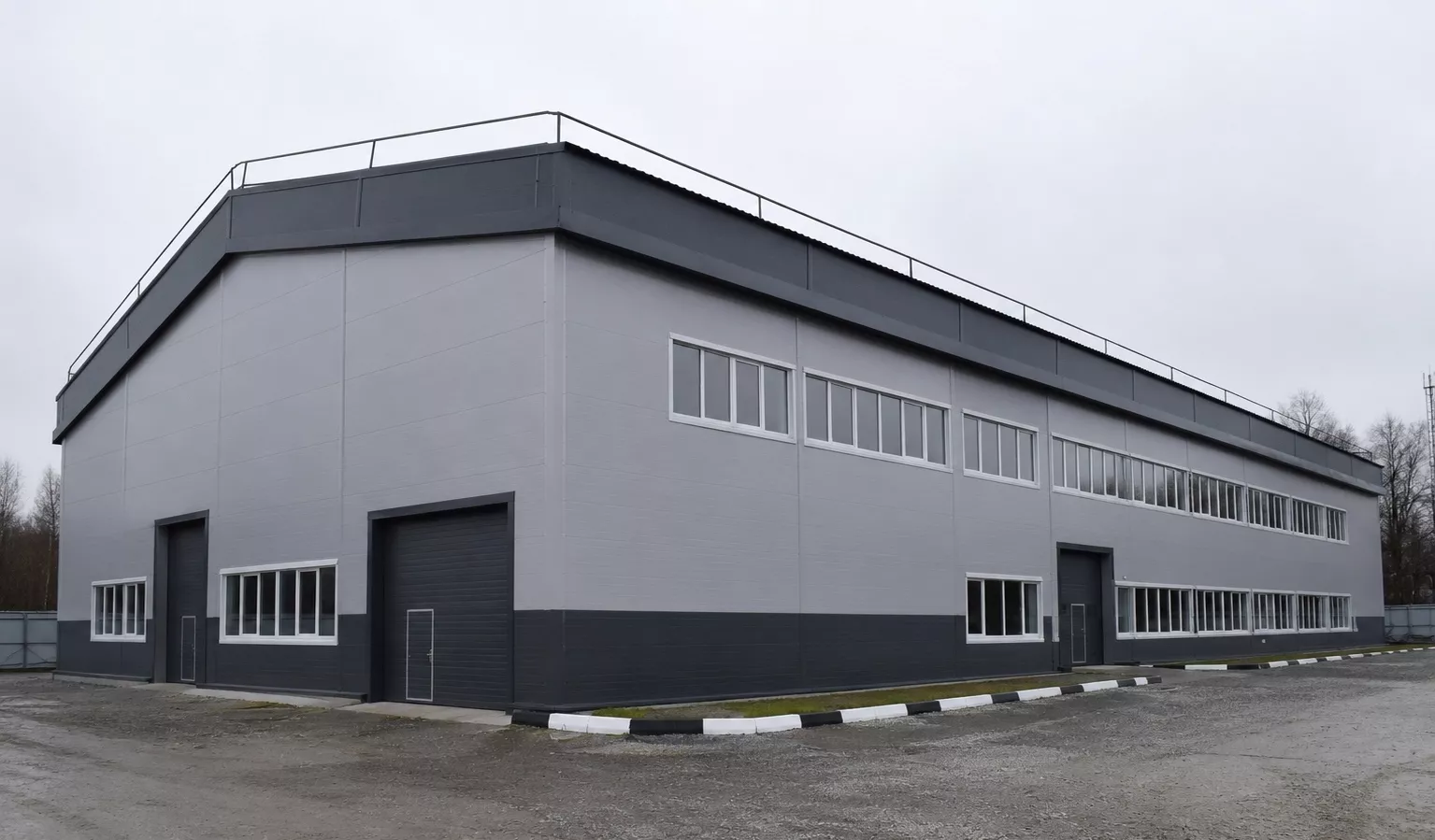

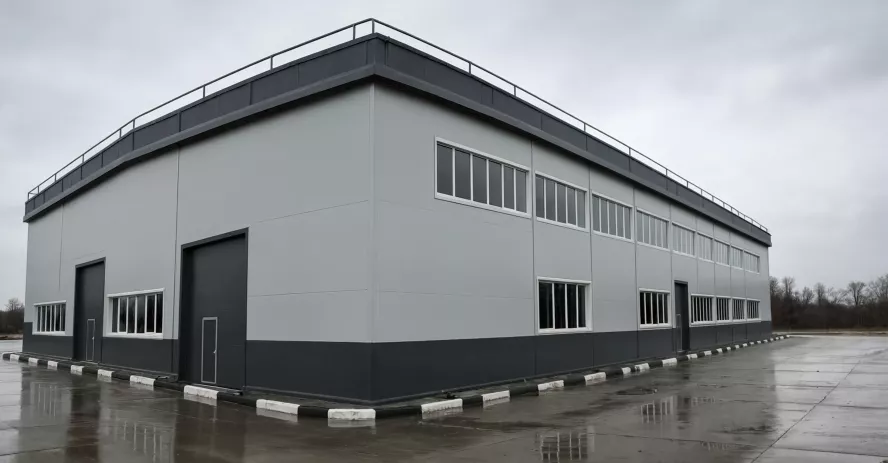

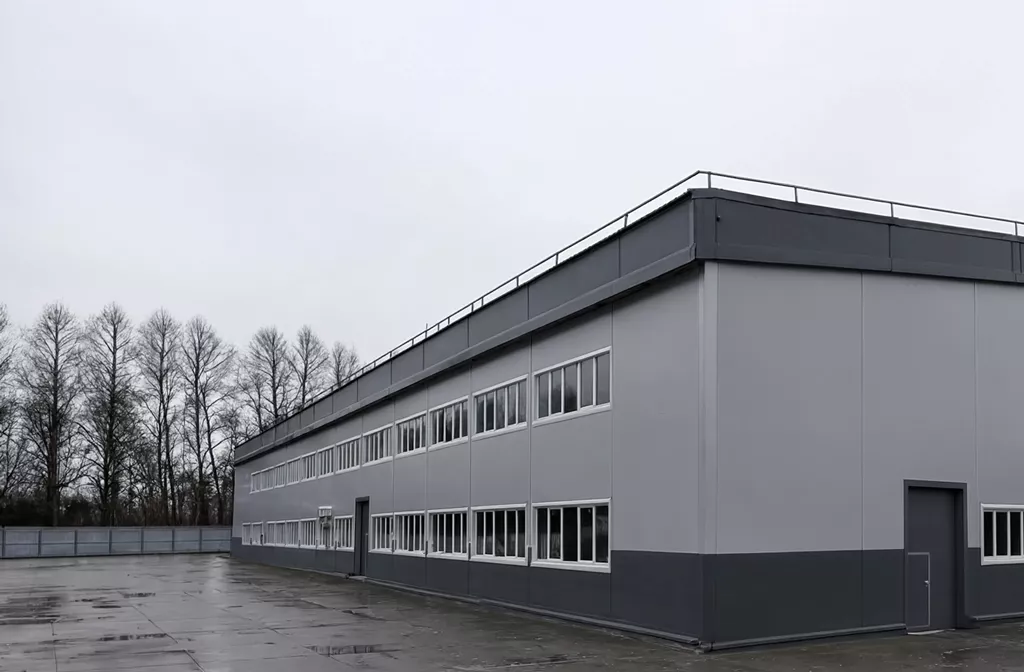

Механосборочный цех 148×20×9 м из металлоконструкций
Механосборочный цех размером 148×20 м и высотой 9 м — производственное здание площадью 2 960 м², предназначенное для размещения участков механической обработки, сборки изделий, промежуточного хранения деталей и выполнения вспомогательных производственных операций. Вытянутая конфигурация корпуса позволяет выстроить последовательный технологический поток от поступления заготовок до сборки и передачи готовой продукции.
Планировка под производственный поток
Протяжённость здания 148 м позволяет разделить производство на функциональные участки и последовательно расположить оборудование вдоль технологического маршрута. В зависимости от специализации предприятия внутри могут размещаться заготовительный участок, зона металлообрабатывающих станков, сборочные посты, участок контроля и зоны временного хранения деталей и комплектующих.
Пролёт 20 метров
Ширина 20 м подходит для организации производственного пространства с минимальным количеством препятствий внутри рабочей зоны. Конкретная конструктивная схема определяется расчётом и компоновкой оборудования. Расположение колонн необходимо увязывать со станками, сборочными постами, транспортными проходами, инженерными коммуникациями и, при необходимости, грузоподъёмным оборудованием.
Высота 9 метров
Высота производственного корпуса позволяет размещать технологическое оборудование, вентиляционные и электрические коммуникации над рабочей зоной, а также предусматривать грузоподъёмные механизмы, если они необходимы производству. Возможность установки мостовых кранов, кран-балок или другого подъёмного оборудования определяется отдельным расчётом с учётом требуемой грузоподъёмности и режима работы.
Основания под станочное оборудование
Обычного промышленного пола не всегда достаточно для установки металлообрабатывающих станков и тяжёлого оборудования. Требования к фундаментам и основаниям определяются по паспортам конкретных станков с учётом их массы, динамических воздействий, требований к точности установки и допустимым деформациям. При необходимости предусматриваются локальные фундаменты и закладные детали.
Инженерные системы механосборочного цеха
Состав инженерных систем зависит от технологии производства. В проекте могут предусматриваться силовое электроснабжение, рабочее и аварийное освещение, отопление, общеобменная и местная вентиляция, сжатый воздух, системы удаления загрязнений от отдельных рабочих мест, водоснабжение и другие технологические коммуникации.
Вентиляция производственных участков
Механическая обработка, сварочные и другие сопутствующие операции могут создавать аэрозоли, пыль, пары смазочно-охлаждающих жидкостей и сварочные выбросы. Для таких источников предусматриваются местные вытяжные устройства, а параметры общеобменной вентиляции определяются расчётом для фактического состава оборудования и количества рабочих мест.
Логистика внутри цеха
При проектировании предусматриваются безопасные маршруты перемещения заготовок, деталей и сборочных единиц между рабочими зонами. Ширина транспортных проходов, расположение ворот и места погрузки определяются применяемыми тележками, погрузчиками и грузоподъёмными механизмами. Потоки внутри здания желательно организовывать без лишних возвратных перемещений.
Утеплённое исполнение
Для постоянных рабочих мест и оборудования, требующего стабильных условий эксплуатации, механосборочный корпус может выполняться с утеплёнными стенами и кровлей. Толщина теплоизоляции, параметры отопления и характеристики ограждающих конструкций определяются теплотехническим расчётом с учётом климата в Оренбурге и требуемой температуры внутри помещений.
Пожарная безопасность
Противопожарные решения принимаются после определения фактических производственных процессов, применяемых материалов и пожарной нагрузки. Проектом устанавливаются необходимые эвакуационные пути и выходы, требования к огнестойкости конструкций, пожарной сигнализации, системам пожаротушения и разделению помещений.
Адаптация под конкретное производство
Здание 148×20×9 м может быть адаптировано под различный состав металлообрабатывающего и сборочного оборудования. Сетка колонн, расположение ворот, конструкция полов, грузоподъёмные механизмы и инженерные сети должны определяться после разработки технологической компоновки.
Этапы реализации проекта в Оренбурге
Технические характеристики
Основные параметры механосборочного цеха 148×20×9 м
Производственные зоны механосборочного цеха
Площадь 2 960 м² позволяет сформировать последовательный производственный поток и разделить механическую обработку, сборку, контроль и внутрицеховую логистику
Приёмка заготовок и комплектующих
В начале производственного потока может размещаться зона приёмки металла и заготовок, комплектующих и полуфабрикатов. Здесь организуют временное хранение и подготовку материалов к передаче на производственные участки.

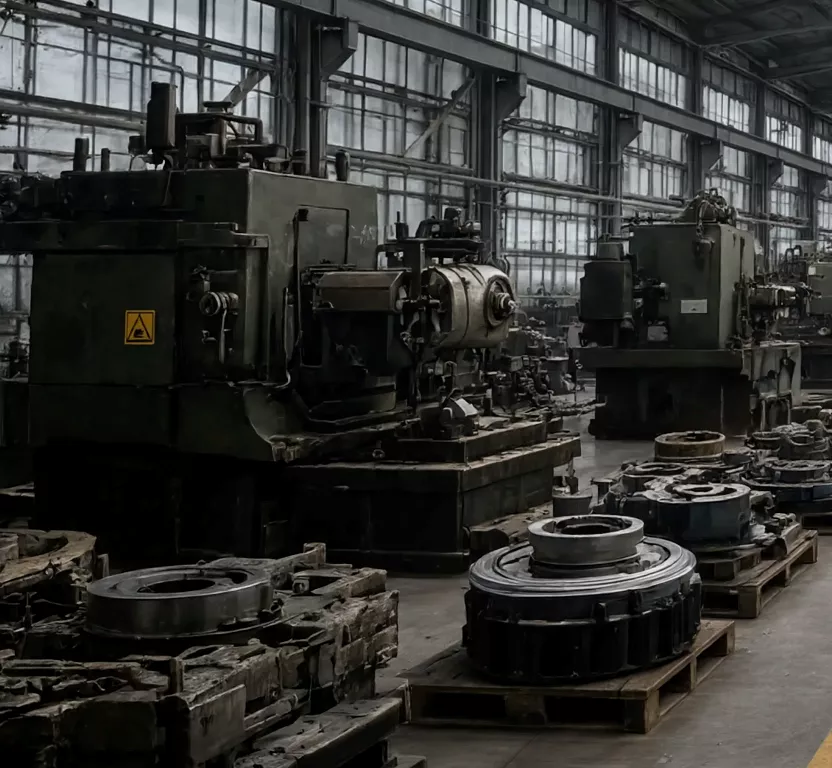

Участок механической обработки
- токарные операции;
- фрезерная обработка;
- сверление и растачивание;
- обработка на станках с ЧПУ;
- другие операции согласно специализации предприятия.
Слесарный участок
Отдельная зона может использоваться для подгонки деталей, зачистки, сверления, нарезания резьбы и других ручных или механизированных слесарных операций перед передачей деталей на сборку.
Сборочный участок
Сборочная зона организуется с учётом габаритов выпускаемых изделий и последовательности операций. Для крупногабаритных узлов предусматриваются достаточные рабочие пространства и, при необходимости, грузоподъёмные механизмы.
Внутрицеховой транспорт
- передача заготовок к станкам;
- перемещение деталей между операциями;
- транспортировка сборочных единиц;
- доставка комплектующих на рабочие места;
- перемещение готовой продукции к зоне выдачи.
Технический контроль
Для проверки деталей и собранных изделий может выделяться отдельный участок контроля. Состав измерительного оборудования и требования к условиям помещения зависят от требуемой точности и номенклатуры выпускаемой продукции.
Промежуточное хранение
Между технологическими операциями могут предусматриваться зоны накопления деталей и комплектующих. Это позволяет обеспечить рабочие места необходимым запасом без загромождения транспортных проходов.
Инструментальное хозяйство
В составе цеха можно выделить помещение или участок для хранения режущего, измерительного и вспомогательного инструмента, оснастки и сменных приспособлений.
Зона готовой продукции
В конце производственного маршрута предусматривается пространство для временного размещения готовых изделий перед передачей на склад, упаковку или отгрузку.
Расчёт окупаемости механосборочного цеха 148×20×9 м в Оренбурге
Срок возврата инвестиций зависит от стоимости строительства и экономического эффекта, который предприятие получает от эксплуатации собственного производственного корпуса
Для механосборочного цеха нельзя корректно установить единый срок окупаемости только по размерам здания. Результат зависит от назначения производства, загрузки оборудования, стоимости выпускаемой продукции, фонда оплаты труда, энергозатрат и других параметров. Поэтому для строительного объекта целесообразно рассчитывать простую окупаемость по ежегодному экономическому эффекту.
Размеры: 148 м × 20 м, площадь — 2 960 м², высота — 9 м
Базовая формула окупаемости
Срок окупаемости = объём инвестиций / годовой экономический эффект. В объём инвестиций необходимо включать фактические затраты по принятому составу проекта. Годовой эффект рассчитывается относительно альтернативного варианта размещения производства.
Экономия на аренде
Если предприятие строит собственный корпус вместо аренды аналогичной производственной площади, одним из источников экономического эффекта становится исключение арендных платежей. Для расчёта используется актуальная ставка аренды подходящих производственных помещений в Оренбурге.
Расчёт эффекта от аренды
При площади 2 960 м² годовая экономия рассчитывается как 2 960 × месячная ставка аренды за 1 м² × 12. Например, при условной ставке 500 руб./м² в месяц это составляет 17 760 000 руб. в год. Это пример расчёта, а не заявленная рыночная ставка.
Эффект от роста выпуска
Если новый цех позволяет установить дополнительное оборудование, устранить ограничения существующей площадки или увеличить выпуск продукции, в расчёт можно включить дополнительную операционную прибыль. Использовать следует именно прибыль или денежный поток, а не всю дополнительную выручку.
Сокращение внутренних потерь
Рациональная компоновка оборудования может уменьшать объём внутрицеховых перемещений, ожидание между операциями и непроизводительное использование площадей. Такой эффект включается в финансовую модель только после его оценки по данным конкретного предприятия.
Что включать в инвестиции
Для полноценного расчёта необходимо учитывать не только цену металлоконструкций, но и фактический состав проекта: фундамент, ограждающие конструкции, полы, монтаж, инженерные сети, грузоподъёмное оборудование и другие предусмотренные затраты.
Пример сценарного расчёта: если совокупные инвестиции в готовый производственный корпус составляют 100 млн руб., а подтверждённый ежегодный экономический эффект — 20 млн руб., простая окупаемость составит 5 лет. При инвестициях 100 млн руб. и эффекте 25 млн руб. — 4 года.
Это не прогноз окупаемости конкретного проекта 148×20×9 м, а пример методики. Для фактического расчёта вместо условных значений необходимо подставить итоговую стоимость строительства и подтверждённый годовой эффект предприятия.
Формула: окупаемость = инвестиции / (экономия на аренде + дополнительная операционная прибыль + подтверждённая экономия производственных расходов).
